17张换热器工作原理图,你见过几张?

2022-04-25 17:37:07浏览:212来源:克林猫

联系在线客服,免费下载本资料文档,若您需要下载其他网络资源,也可求助客服哦~ 点击联系客服

换热器(heat exchanger),是将热流体的部分热量传递给冷流体的设备,又称热交换器。换热器在化工、石油、动力、食品及其它许多工业生产中占有重要地位,其在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用广泛。本文将带你深入了解换热器的工作原理~

17张换热器工作原理图,你见过几张?(图1)

换热器的分类

适用于不同介质、不同工况、不同温度、不同压力的换热器,结构型式也不同,换热器的具体分类如下:

1.按传热原理分类

间壁式换热器

间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动,通过壁面的导热和流体在壁表面对流,两种流体之间进行换热。间壁式换热器有管壳式、套管式和其他型式的换热器。间壁式换热器是目前应用最为广泛的换热器。

蓄热式换热器

蓄热式换热器通过固体物质构成的蓄热体,把热量从高温流体传递给低温流体,热介质先通过加热固体物质达到一定温度后,冷介质再通过固体物质被加热,使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。

流体连接间接式换热器

流体连接间接式换热器,是把两个表面式换热器由在其中循环的热载体连接起来的换热器,热载体在高温流体换热器和低温流体之间循环,在高温流体接受热量,在低温流体换热器把热量释放给低温流体。

直接接触式换热器

又被称为混合式换热器,这种换热器是两种流体直接接触,彼此混合进行换热的设备,例如,冷水塔、气体冷凝器等。

复式换热器

兼有汽水面式间接换热及水水直接混流换热两种换热方式的设备。同汽水面式间接换热相比,具有更高的换热效率;同汽水直接混合换热相比具有较高的稳定性及较低的机组噪音。

2.按用途分类

加热器

加热器是把流体加热到必要的温度,但加热流体没有发生相的变化。

预热器

预热器预先加热流体,为工序操作提供标准的工艺参数。

过热器

过热器用于把流体(工艺气或蒸汽)加热到过热状态。

蒸发器

蒸发器用于加热流体,达到沸点以上温度,使其流体蒸发,一般有相的变化。

3.按结构分类

可分为:浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

各式工作原理图

▲套管式换热器

17张换热器工作原理图,你见过几张?(图2)

▲焦化厂蓄热室

17张换热器工作原理图,你见过几张?(图3)

▲浮头式换热器

17张换热器工作原理图,你见过几张?(图4)

▲沉浸蛇管换热

17张换热器工作原理图,你见过几张?(图5)

▲板式换热器

17张换热器工作原理图,你见过几张?(图6)

▲具有补偿圈的换热器

17张换热器工作原理图,你见过几张?(图7)

▲板翅式换热器

17张换热器工作原理图,你见过几张?(图8)

▲夹套换热器

17张换热器工作原理图,你见过几张?(图9)

▲U型管式换热器

17张换热器工作原理图,你见过几张?(图10)

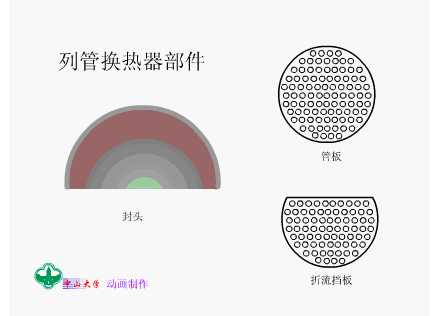

▲列管换热器部件

17张换热器工作原理图,你见过几张?(图11)

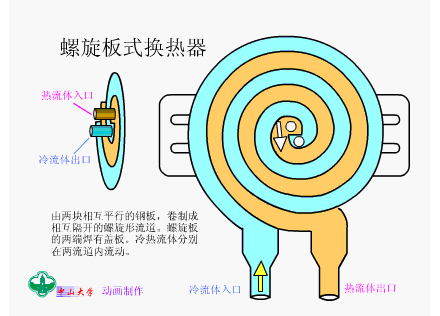

▲螺旋板式换热器

▲列管式换热器

17张换热器工作原理图,你见过几张?(图12)

▲喷淋式换热器

17张换热器工作原理图,你见过几张?(图13)

▲气体冷却塔

17张换热器工作原理图,你见过几张?(图14)

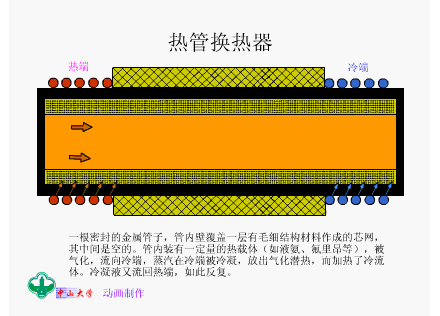

▲热管换热器

17张换热器工作原理图,你见过几张?(图15)

▲蓄热室原理

17张换热器工作原理图,你见过几张?(图16)
